尿素水解制氨反应过程中产生的氨基甲酸铵中间体，是尿素水解制氨的主要腐蚀性物质。氨基甲酸根（COO NH2-）呈还原性，能阻止钝化型金属表面氧化膜的生成，使金属产生活化腐蚀。水解液中甲铵浓度越高，其腐蚀性越强；温度越高，其腐蚀性越大。

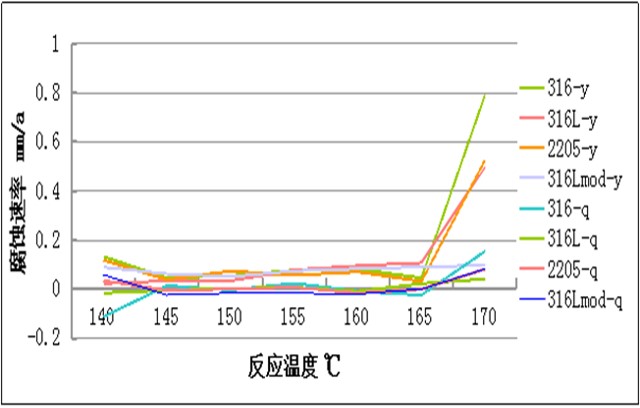

我公司测定了在不同尿素溶液浓度、不同温度、不同压力的工况其尿素水解反应的速率。经过测定，用于脱硝的尿素水解制氨反应区间为115~180℃较为适宜，同时测得各材质的在这些工况下的腐蚀速率数据，如上图：

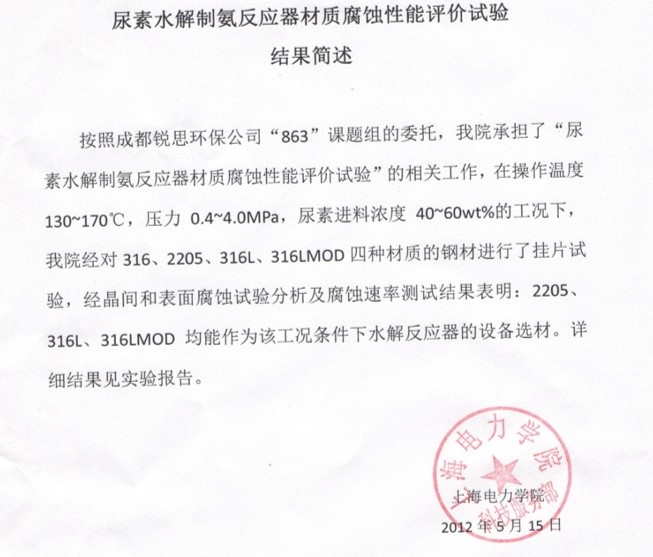

测试结果可见反应温度在160℃以内时这几种材质的腐蚀速率差距是不大的，因此我公司尿素水解反应器选择的正常工作温度区间为130~160℃。通过316、316L、316Lmod和2205这几种材质的挂片试验，在我公司确定的水解器工作温度计压力条件下，2205、316L及316LMOD均能做为水解反应器的设备选材。综合考虑反应操作温度区间内的抗腐蚀性能和经济性，我公司选择316L不锈钢作为水解反应器设备本体材质。
